제품 세부 정보
원래 장소: 중국
브랜드 이름: LIANZHONG
지불 및 배송 조건
최소 주문 수량: 1
가격: negotiable
지불 조건: L/C (신용장), 전신환, D/P (지급도 조건), 인수 인도

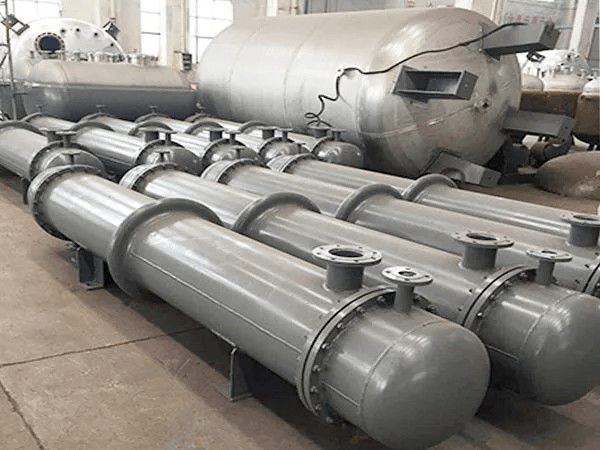

유관형 열 교환기 의 작동 방식
튜브형 교환기는 껍질에 얽힌 튜브를 가진 열 교환기의 일종이다. 그것은 가스 또는 액체에서 열을 회복하는 데 중점을 둔 산업에서 매우 일반적인 장치이다.
껍질과 튜브 열 교환기의 원리는 소위 껍질 안에 수직 또는 수평으로 배치된 튜브의 뭉치에 기반합니다.
이 기계 는 두 가지 액체 사이 에 열 을 교환 함 으로 작동 합니다. 하나는 "열기"이고 다른 하나는 "열기" 액체 입니다.
유체는 다양한 성격이 될 수 있으며, 튜브형 교환기는 가스/가스, 액체/ 액체, 액체/가스 등을 교환하는 데 사용될 수 있습니다.
시장에는 각기 다른 종류의 껍질 및 튜브 열 교환기가 있으며, 각각은 특정 응용 프로그램에 설계되었습니다.
콘덴서: 이 구성에서 교환기의 목적은 가스를 액체로 변환시키는 것입니다. 교환기의 역할은 이름에서 알 수 있듯이차가운 표면에 증기를 응축하는 것입니다따라서 응축기는 냉각 시스템으로 냉각 물질과 외부 매체 사이의 열 교환을 허용합니다.일정한 압력에서 액체의 상태를 변화시키고 그 다음 과열 및 하위 냉각을 보장합니다.이렇게 하면 액체는 가체 상태가 아닌 액체 상태로 콘덴서에서 빠져나갑니다.
냉각기:이번에는 교환기의 역할은 액체를 냉각시키는 것입니다.
보일러:이 공정의 주요 목적은 증류 기둥의 바닥을 부분적으로 증발시키는 것입니다. 액체 또는 액체와 고체의 혼합물이 증발됩니다.이 과정은 또한 난방에 사용됩니다..
히터:극한 조건에서 작동할 수 있는 산업용 난방기의 목적은 액체 또는 기체의 부피를 가열하는 것입니다.
증발기:그 목적은 액체 단계에서 기체 단계로 상태를 변경하기 위해 에너지의 기여 덕분에 용액을 집중시키는 것입니다.
크리스탈라이저:이 마지막 구성에서 교환기는 고체 형태로 용액에서 제품을 분리하여 검색 할 수 있습니다.
| 명목 지름 | 튜브 패스 번호 | 튜브 | 열 전달 부지
명목 가치/계산 가치 |
파이프 라인 채널의 절단 면적 파이프 라인 채널의 흐름 속도가 0.5m/초인 경우 흐름 m/hr | 명목 압력 | |||||
| 튜브 길이가 m) | φ25×2 입니다.5 | |||||||||
| 1500 | 2000 | 3000 | 4000 | 6000 | φ25×2 | |||||
| 159 | 1 | 14 | 1.51.62 | 22.17 | 33.27 | 00.0044/0.0049 | 7.92/8.82 | 0.25 | ||
| 219 | 1 | 26 | 3/3.00 | 4/4.02 | 6/6.06 | 8/8.1 | 00.0082/00090 | 14.76/16.20 | 0.6 | |
| 2 | 26 | 3/3.00 | 4/4.02 | 6/6.06 | 8/8.81 | 00.0041/00045 | 7.38/801 | 1.0 | ||
| 273 | 1 | 44 | 5/5.08 | 7/5.18 | 10/10.26 | 14/13.72 | 21/20.63 | 00.0138/00152 | 24.84/2736 | 1.6 |
| 2 | 40 | 5/4.62 | 6/6.19 | 9/9.33 | 12/12.47 | 19/18.76 | 00.0063/0.0069 | 11.24/12.42 | 2.5 | |
| 325 | 1 | 60 | 7/6.93 | 9/9.28 | 14/14.00 | 19/18.71 | 28/28.13 | 0.0188/00208 | 33.84/3744 | 0.6 |
| 2 | 56 | 6/6.47 | 9/8.66 | 13/13.05 | 17/17.46 | 36/26.26 | 00.0088/0.0097 | 15.84/17.46 | 1.0 | |
| 400 | 1 | 119 | 14/13.47 | 18/18.41 | 28/27.76 | 37/3710 | 55/55.8 | 00.0374/0.0412 | 67.32/7416 | 1.6 |
| 2 | 110 | 13/12.70 | 17/17.02 | 26/25.66 | 34/34.20 | 50/5158 | 00.0173/00190 | 31.14/3420 | 2.5 | |
| 500 | 1 | 185 | 45/4.15 | 55/57.68 | 85/86.74 | 0.0581/00641 | 104.58/115.38 | |||
| 2 | 180 | 40/41.99 | 55/57.68 | 85/86.74 | 0.0283/00312 | 50.94/5616 | ||||
| 600 | 1 | 269 | 60/62.7 | 85/83년88 | 125/126.13 | 00.0845/0.0932 | 152.10/16776 | |||
| 2 | 266 | 60/3205 | 80/82.94 | 125/14.72 | 00.0418/0.0461 | 75.24/8398 | ||||
| 700 | 1 | 379 | 90/88.41 | 120/118.17 | 175/17771 | 0.0091/01313 | 214.38/23634 | |||
| 2 | 358 | 85/83년51 | 110/111.62 | 165/16785 | 0.0562/00620 | 101.16/11160 | ||||
| 800 | 1 | 511 | 120/119.20 | 160/159입니다.16 | 240/23960 | 0.1605/0.1770 | 288.90/31860 | |||
| 2 | 488 | 115/113.83 | 150/15216 | 230/228.81 | 0.0767/00845 | 138.06/15210 | ||||
| 900 | 1 | 649 | 150/15139 | 200/202.36 | 305/3043 | 0.2039/02248 | 367.02/40446 | |||
| 2 | 630 | 145/146.96 | 195/196년44 | 295/295.40 | 00.0990/0.1091 | 178.20/19638 | ||||
| 1000 | 1 | 805 | 185/187.78 | 250/25100 | 375/377.45 | 0.2529/0.2788 | 455.22/50174 | |||
| 2 | 792 | 185/18475 | 245/246.95 | 370/371.36 | 0.1244/0.1374 | |||||
주요 특징:
1) 재료: 스테인리스 스틸 및/또는 탄소 스틸, 망간 스틸, 구리 및 티타늄 등
2) 열 교환기 면적: 1 - 500sqm
3) 형태: 고정 파이프 플레이트, 떠있는 머리, U형 파이프
4) 구조: 단일 채널, 이중 채널 및 다채널
5) 증발, 난방, 응축, 냉각 과정에 사용됩니다.
고객의 요구에 따라 다양한 사양이 제공됩니다.
우리의 서비스:
- 네
품질보증: 모든 제품은 생산 중에 상세한 품질 검사를 받게 됩니다.
제조사 가격:공장 직판,경쟁력 있는 가격
1우리의 제품 또는 가격과 관련된 귀하의 문의는 24 시간 이내에 응답됩니다.
2잘 훈련된 경험 많은 직원들이 여러분의 모든 질문에 유창한 영어로 대답합니다.
3. OEM & ODM 프로젝트는 매우 환영합니다. 우리는 여기에 도움이 강한 R & D 팀이 있습니다.
4좋은 사후 서비스 제공, 질문이 있다면 다시 연락하십시오.
5판매 구역, 디자인 도면, 그리고 모든 개인 정보 보호
오r워크샵
우리 회사
JIANGSU LIANZHONG METAL PRODUCTS (GROUP) CO., LTD
Lianzhong은 수년간 화학 반응 장비의 연구 및 개발에 초점을 맞추고 있으며, 케일리 반응기, 에토실레이션 반응기,튜브형 원자로 및 마이크로 채널 원자로.
Lianzhong은 수년간 화학 반응 장비의 연구 및 개발에 초점을 맞추고 있으며, 케일리 반응기, 에토실레이션 반응기,튜브형 원자로 및 마이크로 채널 원자로.
포장 및 배달
FAQ
1Q: MOQ는 무엇입니까? 나는 작은 주문을 할 수 있습니까?
A: 작은 주문 또한 우리 회사에서 환영합니다.
2Q: 내 주문에 대해 얼마나 오래 보증 할 수 있습니까?
A: 모든 제품에 1년 보증, 일부 특정 주문에 2년 보증이 가능합니다.
3Q: 어떤 서비스를 제공할 수 있나요?
A: 우리는 지불 전에 당신과 모든 세부 사항을 확인합니다, 변경 사항은 사전에 알려드립니다,모든 진행은 귀하의 참조를 위해 사진과 비디오를 표시하고 귀하의 주문의 상태를 알려줍니다공식 문서를 발급하기 전에 참조를 위해 문서 초안을 보낼 것입니다.
4Q, 품질은 어떻게 통제하나요?
A:우리는 ISO 9001를 통과했습니다. 우리는 전 세계 40개국 이상의 수백 명의 고객에게 서비스를 제공하고 있습니다. 모든 제품은 출하하기 전에 100% 테스트됩니다.
